股票代碼
920685
920685
在特定領(lǐng)域或情境中，展示產(chǎn)品、服務(wù)或解決方案如何被實(shí)際應(yīng)用以解決具體問(wèn)題的實(shí)例
在材料科學(xué)與工業(yè)質(zhì)檢中，環(huán)氧樹(shù)脂常需進(jìn)行粉末化處理，以便開(kāi)展粒度分布、熱穩(wěn)定性、固化度、填料均勻性及紅外結(jié)構(gòu)表征等分析。由于環(huán)氧樹(shù)脂交聯(lián)密度高、硬度大且韌性較強(qiáng)，常溫研磨易產(chǎn)生局部高溫導(dǎo)致樹(shù)脂軟化或熱解，影響檢測(cè)結(jié)果。本實(shí)驗(yàn)采用新芝生物冷凍型高通量組織研磨器，在低溫條件下通過(guò)高頻振蕩破碎環(huán)氧樹(shù)脂顆粒，旨在獲得均勻、細(xì)密的粉末樣品，滿足后續(xù)理化測(cè)試要求。
傳統(tǒng)研磨方法存在的痛點(diǎn)：
▲硬度高、韌性大：固化后的環(huán)氧樹(shù)脂具有較高交聯(lián)密度，傳統(tǒng)研缽或普通球磨難以高效破碎，顆粒粗細(xì)不均。
▲熱效應(yīng)影響大：研磨過(guò)程中產(chǎn)生的機(jī)械熱易使樹(shù)脂軟化、黏附或發(fā)生熱氧化，改變材料化學(xué)結(jié)構(gòu)。
▲粉末細(xì)度不足：常規(guī)設(shè)備難以持續(xù)獲得微米級(jí)均勻粉末，影響光譜、熱分析等檢測(cè)的重復(fù)性。
▲處理效率低：?jiǎn)未翁幚砹坑邢蓿倚璺磸?fù)篩分，難以滿足批量質(zhì)控需求。
實(shí)驗(yàn)準(zhǔn)備：
實(shí)驗(yàn)樣品：固化環(huán)氧樹(shù)脂顆粒
實(shí)驗(yàn)?zāi)康?/strong>：驗(yàn)證新芝生物冷凍型高通量組織研磨器在低溫振蕩條件下，能否通過(guò)液氮冷凍與高頻研磨，將環(huán)氧樹(shù)脂樣品破碎為均勻粉末，以滿足后續(xù)成分檢測(cè)或熱分析需求。
實(shí)驗(yàn)耗材：50ml研磨罐、15mm研磨珠1顆、6mm研磨珠和3mm鋼珠若干、液氮
實(shí)驗(yàn)設(shè)備：
實(shí)驗(yàn)步驟：
樣品前準(zhǔn)備：將環(huán)氧樹(shù)脂塊料破碎為約2~3mm小顆粒，取適量放入50ml研磨罐中。加入研磨珠15mm研磨珠1顆、6mm研磨珠和3mm鋼珠若干。向研磨罐中倒入液氮，浸泡樣品60秒，使其充分冷凍脆化。注意樣品與研磨珠總體積不超過(guò)研磨罐容量的三分之一。
參數(shù)設(shè)置：設(shè)置運(yùn)行頻率70Hz，單次運(yùn)行時(shí)間120秒，第一次研磨結(jié)束后，打開(kāi)研磨罐蓋，再次向罐內(nèi)補(bǔ)充加入液氮，浸泡樣品后，按相同參數(shù)(70Hz，120秒)進(jìn)行第二次研磨。重復(fù)上述“加液氮-研磨”步驟，共三次。啟動(dòng)設(shè)備制冷系統(tǒng)，維持研磨腔溫度在0~4℃，防止樹(shù)脂因摩擦升溫而黏壁或降解。
進(jìn)行研磨：將適配器配平后裝入研磨器，鎖緊艙門(mén)，啟動(dòng)程序。設(shè)備自動(dòng)執(zhí)行間歇研磨，避免局部過(guò)熱。
結(jié)束取樣：研磨完成后，在潔凈環(huán)境中開(kāi)啟研磨罐，收集粉末。所得樣品為細(xì)膩、流動(dòng)性良好的粉末狀。
實(shí)驗(yàn)結(jié)果：

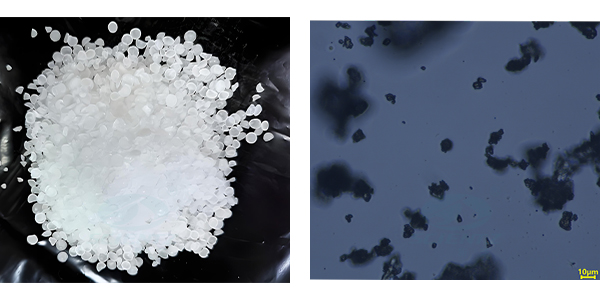

左：研磨前(顆粒狀);右：研磨后(細(xì)膩、流動(dòng)性良好的均勻粉末)
經(jīng)冷凍型高通量組織研磨器處理后，環(huán)氧樹(shù)脂顆粒被破碎為細(xì)度均勻的粉末(鏡檢后可觀測(cè)其小于10um)，無(wú)可見(jiàn)顆粒殘留，無(wú)黏結(jié)成塊現(xiàn)象。該狀態(tài)滿足后續(xù)如紅外光譜分析、熱重分析、色譜檢測(cè)等對(duì)樣品粉末細(xì)度和均一性的要求。
注意事項(xiàng)：
◆環(huán)氧樹(shù)脂硬度過(guò)高時(shí)，可預(yù)先在液氮中脆化處理，再裝入研磨管，提升破碎效率。
◆操作液氮時(shí)，必須佩戴專(zhuān)用防護(hù)手套和護(hù)目鏡，防止凍傷。
◆研磨罐從設(shè)備取出時(shí)，應(yīng)待其恢復(fù)至室溫后再開(kāi)啟，防止冷凝水進(jìn)入樣品。
◆設(shè)備運(yùn)行前必須嚴(yán)格配平適配器，防止高頻振動(dòng)下設(shè)備損壞。
◆研磨后粉末樣品應(yīng)迅速轉(zhuǎn)移至干燥器或密封袋中保存，避免吸潮。
◆可根據(jù)初始樣品硬度和后續(xù)檢測(cè)要求，適當(dāng)調(diào)整研磨總次數(shù)或單次時(shí)間。
實(shí)驗(yàn)結(jié)論：
實(shí)驗(yàn)結(jié)果表明，新芝生物冷凍型高通量組織研磨器能夠有效處理硬質(zhì)高分子材料如環(huán)氧樹(shù)脂，在低溫條件下實(shí)現(xiàn)高效、均勻的粉末化制備，避免熱致老化，顯著提升樣品前處理效率與一致性，該方法可推廣至熱固性塑料、復(fù)合材料、涂層材料等領(lǐng)域的質(zhì)檢與研發(fā)前處理工作中。該設(shè)備適用于生物組織、材料科學(xué)領(lǐng)域各類(lèi)硬質(zhì)、熱敏性樣品等低溫研磨處理。
24小時(shí)服務(wù)熱線 18106650612
